ВалCAD

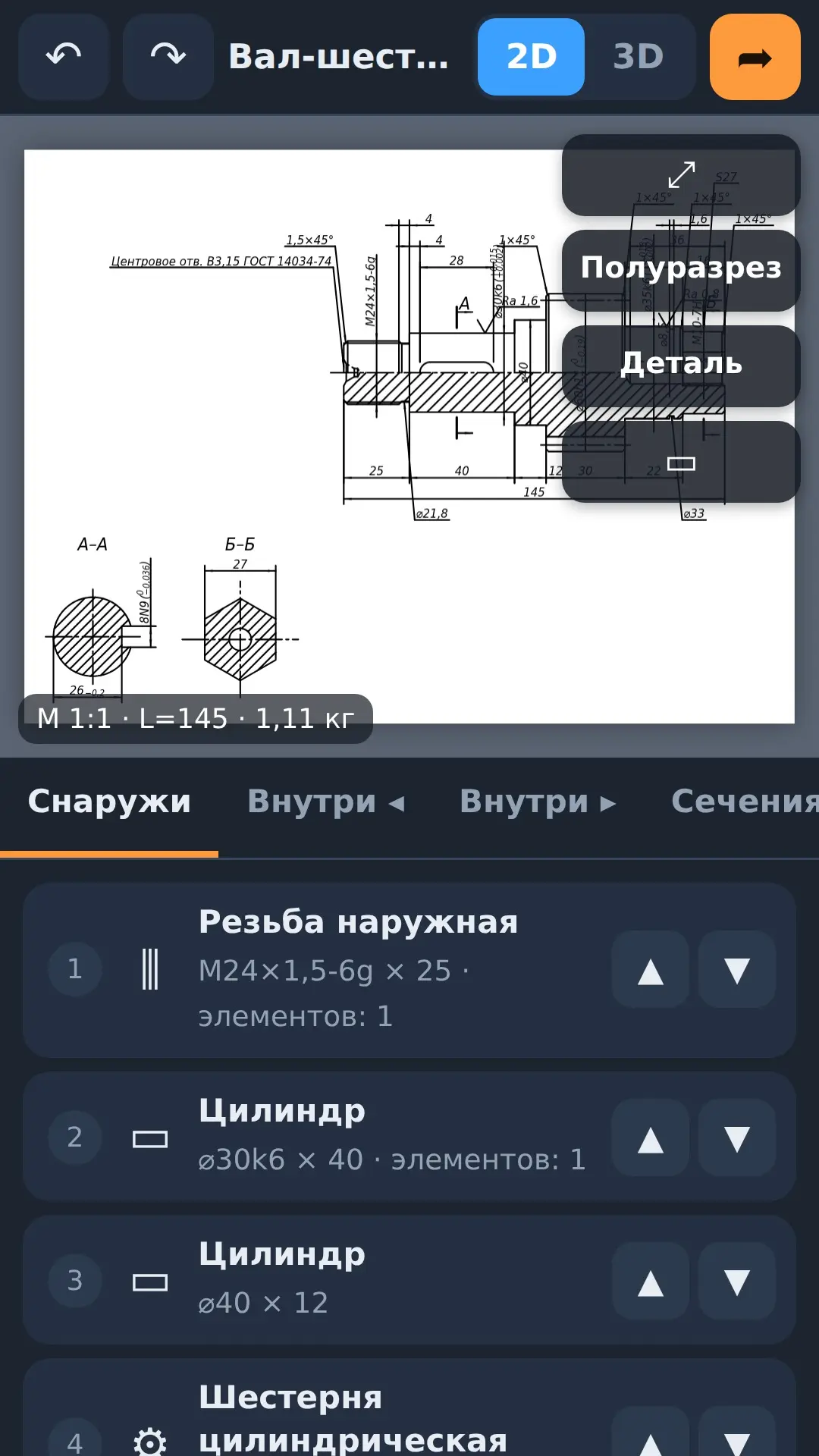

Мобильное приложение ВалCAD — удобный цифровой инструмент для студентов и инженеров, позволяющий проектировать рабочие чертежи валов по стандарту ЕСКД. Забудьте про громоздкие системы САПР: построение сложных детальных схем теперь доступно прямо на экране смартфона. Достаточно собрать конструкцию из готовых элементов, чтобы получить оформленный чертеж.

Автоматическое построение и элементы

Приложение содержит богатую базу компонентов для машиностроительного проектирования. Вы можете комбинировать детали, быстро создавая валы для учебных или рабочих проектов.

• Цилиндрические, конические, шестигранные и квадратные ступени вала.
• Шестерни, червячные пары, звездочки и ременные шкивы разных типов.
• Наружная и внутренняя резьба, эвольвентные и прямобочные шлицы.
• Канавки для выхода резьбы, под стопорные кольца и шлифовальные.
• Шпоночные пазы по ГОСТ 23360, торцевые и центровые отверстия.

Оформление чертежей по ЕСКД

Система автоматически проставляет размеры длин и диаметров, допуски с предельными отклонениями по ГОСТ 25347, шероховатость и заполняет основную надпись. Это полезные инструменты в сфере Образование, экономящие время при выполнении курсовых работ.
